Vi tegner i forskellige detaljerings niveauer, som klassificeres i LoD (levels of details). Alt afhængig af hvad 3D CAD filen skal benyttes til vælges LoD niveau. På billederne herunder kan de forskellige LoD BIM niveauer ses. Ved LoD 400er detaljeringsgraden meget høj, hvilket forlænger tegningsprocessen og dermed prisen. For de fleste kunder er LoD 200 eller 300 nok, men der er enkelte, hvor mange detaljer er krævet.

LoD 100
Lod-3D-laserscanning-modelhuset-BIM

Modellering i LoD100 bruges oftest i forbindelse med beregninger af masser samt overflader og lysindfald i bygningen.

Lod-3D-laserscanning-modelhuset-BIM Repræsenterer den generelle geometri for bygningen

 Døre og vinduer er vist som åbninger

Lod-3D-laserscanning-modelhuset-BIM Er den mindst detaljeret og mest generelle BIM model


Lod 200
Lod-3D-laserscanning-modelhuset-BIM

Modellen viser ingen arkitektoniske detaljer. Svarer ca. til en 2D detaljeringsgrad på 1:200

Lod-3D-laserscanning-modelhuset-BIM De vigtigste strukturelle elementer vises.

Lod-3D-laserscanning-modelhuset-BIM Bygningen er udformet tilnærmelsesvis

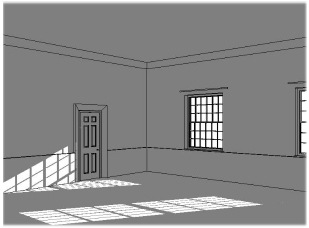

LoD 300
Lod-3D-laserscanning-modelhuset-BIM

Svarer typisk til en 2D dokumentation som ved 1:50 eller 1:100. Der er relativt mange detaljer.

 Døre og vinduer er tegnet op uden små detaljer på karme etc.

 Indvendige installationer er vist på dette niveau

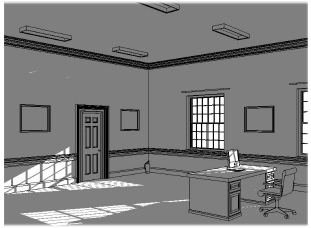

LoD 400
Lod-3D-laserscanning-modelhuset-BIM

LoD 400 detaljeringsniveau er generelt brugt til ingeniør beregninger og projekter, hvor der er behov for stor grad af dokumentation af detaljer.

Lod-3D-laserscanning-modelhuset-BIM Dette level indeholder strukturelle såvel som arkitektoniske elementer

Lod-3D-laserscanning-modelhuset-BIMModelleret selv med små detaljer og møbler

Lod-3D-laserscanning-modelhuset-BIM Trædeltejer indvendig som udvendig er optegnet
